（1）結構原理 　　　

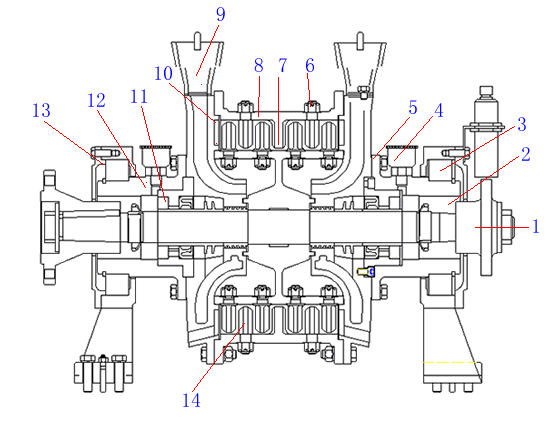

D系列測功器機體結構示意圖
　

　　主體為銷釘式結構。其工作原理是通過轉子、定子上的多個銷釘攪拌水產生阻力，傳遞給外殼，通過機械式磅稱測力機構或拉壓力傳感器，負荷表指示負荷值（或扭矩值），轉速由電子轉速表顯示。
　　測功器的工況是通過調節進水量來改變的。進水的多少決定內腔水環厚薄和相應測量負荷值的大小。排水閥開度大小可以調節出水溫度。因?yàn)閷τ谙嗤�的測量功率，單位是間內通過測功器的水量多，內腔水溫低，反之則高。
　　（2）主要特點
　　　·結構簡單，使用、維護方便。
　　　·純機械式，對操作人員的技術水平要求不高。
　　　·指針指示負荷值，精度相對YP系列水力測功器及DW系列電渦流測功器的精度要差些。
　　　·測功器與發動機之間采用彈性聯接。
